Ceragon FibeAir IP-20S

Die FibeAir IP-20S ist eine All-Outdoor Lösung für Access Sites.

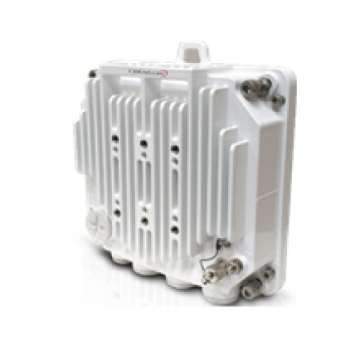

FibeAir IP-20E

Die IP-20S ist eine kostenoptimierte Lösung für Acces Sites. Sie bietet trotzdem eine hohe Übertragungsbandbreite und einen breiten Funktionalitätenmix.

Die IP-20S ist für jede verfügbare lizenzpflichtige Richtfunkfrequenz geeignet. Mit einem 28 MHz Kanal können Übertragungsgeschwindigkeiten von bis zu 500 Mbit/s erreicht werden.

Richtfunk-Features

  • 500 MBits/s Übertragungsgeschwindigkeit
  • Frequenzbereich von 6 bis 42 GHz
  • Adaptive Modulation QPSK bis 2048 QAM
  • ATPC
  • Header De-duplication
  • AES-256 Radio encryption
  • Konfigurationen:
    • 1 + 0

Benutzerschnittstellen

  • Stromanschluss (-48 DC)
  • 1 x 10/100/1000 Base-T (RJ45) mit PoE Eingang
  • 2 x 10/100/1000 Base-T (RJ45) oder 2 x 1000 Base-X (SFP)
    • 1000 Base-LX (1300 nm)
    • 1000 Base-SX (850 nm)
  • Management-Port: 10/100 Base-T (RJ45)
  • RSL Interface
  • 1 x RF-Interface

Carrier Ethernet Features

  • Latency über den Radio Link: < 0,15ms
  • „Jumbo“ Frame: bis 9600 Bytes
  • Frame Cut-Through Support
  • Header De-Duplication
  • Integrierter Carrier Ethernet Switch
    • maximale Anzahl der Ethernet Services: 257
    • MAC Adress learning
    • 802.3ac – Ethernet VLANs
    • 802.1Q – Virtual LAN (VLAN)
    • 802.1ad (Provider Bridges – QinQ)
    • 802.3ad link aggregation
    • 802.3x (Flow Control)
  • QoS
    • 802.1p Class of service
    • Advanced CoS classification and remarking
    • Per interface CoS based packet queuing/buffering (8 queues)
    • Per queue statistics
    • Tail-drop and WRED with CIR/EIR support
    • Flexible scheduling schemes (SP/WFQ/Hierarchical)
    • Per interface and per queue traffic shaping
    • 2 Gbit packet buffer
    • Y.1731

IP / MPLS – Feature

  • IPv4 und IPv6
  • MPLS-TP und SDN-ready

Management

  • Webbasierter Element Manager
  • CLI-Commandos
  • HTTP, HTTPS, Telnet, SSH-2, FTP, SFTP
  • OAM: CFM (802.1ag)
  • SNMP V1, V2c, V3

Elektrische und Mechanische Daten

Arbeitstemperatur : -33 °C bis + 55°C

Betriebsspannung: – 48 V DC

Eingangsspannung: -40,5 V bis – 60 V DC

Leistungsaufnahme: 55  – 62 W

Abmessungen: 230 mm (Höhe) x 230 mm (Breite) x 98 mm (Tiefe)

Gewicht: 6,5 kg

Schnittstellen:

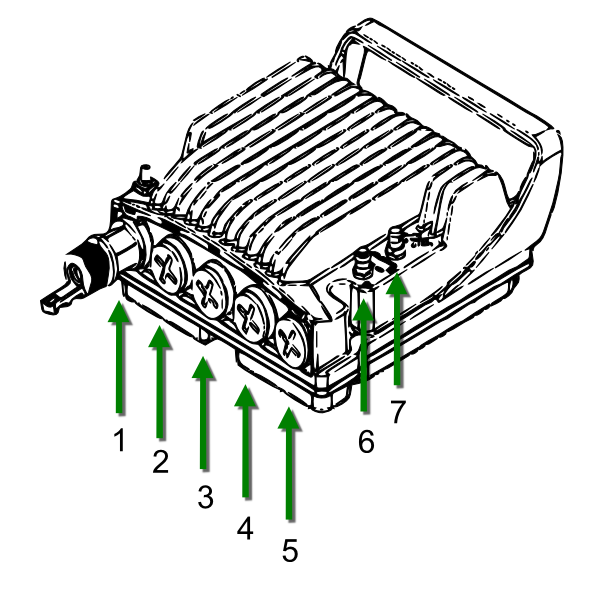

Ceragon Fibeair IP 20C - Schnittstellen und Anschlussmöglichkeiten

1    Stromanschluss (-48V DC)

2.    Datenport 1 (10/100/100 Base-T – RJ45, PoE)

3.     Datenport 2

  • 10/100/1000 Base-T (RJ45)
  • 1000 Base-X (SFP)

4.    Datenport 3 / Extension Port

  • 10/100/1000 Base-T (RJ45)
  • 1000 Base-X (SFP)

5.    Management Port

  • 1o/100 Base-T (RJ 45)

6.    RSL- Port (BNC)

7.    Source sharing (TNC Connector)

Datenblätter:

Download

FibeAir IP-20 S Broschüre

Sprache: Englisch

Größe: 0,9 MB
