Aviat WTM-3300

Das All-Outdoor E-Band System von Aviat.

Aviat WTM 3300 - Produktbild

Die Produkt Familie WTM-3300 ist die E-Band Serie von Aviat.

Es gibt sie in 3 Versionen:

  • WTM-3305 : hier ist eine externe Antenne notwendig
  • WTM-3310: mit integrierter Antenne (38 dBi)
  • WTM-3315: mit integierter Antenne (43 dBi)

Richtfunk-Features

  • Frequenzbereich: 71 – 76 GHz bzw. 81 – 86 GHz (E-Band)
  • skalierbar von 200 Mbit/s bis 1 GBit/s (Lizenzabhängig)
  • Adaptive Modulation (Strong QPSK, QPSK, 16 QAM und 64 QAM)
  • Kanalbandbreite 250 MHz
  • Konfiguration: 1+0
  • Sendeleistung: 10 bis 14 dBm
  • WTM 3310 und WTM 3315 mit integrierter Antenne
  • ATPC

Benutzerschnittstellen

  • Traffic und Management Port (RJ45 – 100/1000 Base T)
  • Spannungsanschluss o. PoE am Traffic Port
  • LMC (3,5mm Stereo)

Carrier Ethernet Features

  • QoS (IEEE 8021.1p) 8 COS
  • Scheduling Selectable Strict Priority (SP)
  • VLAN (0 – 4094), whitelist, blacklist, filtering
  • VLAN MN (S-VLAN und C-VLAN)

Management

  • Secure WEB Management (HTTPS)
  • CLI (SSH
  • SNMP V2c

Elektrische und Mechanische Daten

Arbeitstemperatur : -33 °C bis + 55°C

Betriebsspannung: – 48 V DC

Leistungsaufnahme: 36 W

WTM 3305:

Abmessungen: 250 mm (Höhe) x 250 mm (Breite) x 43 mm (Tiefe)

Gewicht: 2,4 kg

WTM 3310:

Abmessungen: 280 mm (Höhe) x 280 mm (Breite) x 84 mm (Tiefe)

Gewicht: 3,5 kg

WTM 3315:

Abmessungen: 280 mm (Höhe) x 280 mm (Breite) x 81 mm (Tiefe)

Gewicht: 3,5 kg

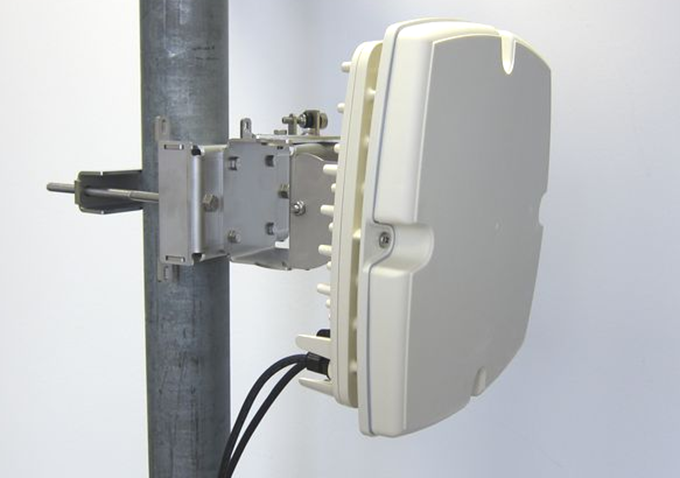

Aviat WTM 3310 - Produktansicht

Schnittstellen

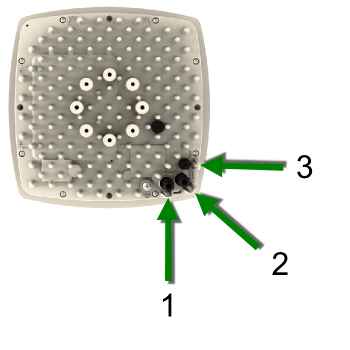

Aviat WTM 3300 - Schnittstellen

1.     100/1000 Base-T (RJ45) mit oder ohne PoE

2.    Spannungsversorgung -48V DC (nur bei Variante ohne PoE an 1.)

3.    LMC Port

Datenblätter

Download

Aviat WTM-3300 Datenblatt

Sprache: Englisch

Größe: 0,3 MB
