Aviat CTR 8300

Die Indoorunit CTR-8300 vereint Richtfunkeinheit, Ethernet Switch und IP/MPLS Router in einem Gerät.

Aviat CTR 8300 - Richtfunkrouter

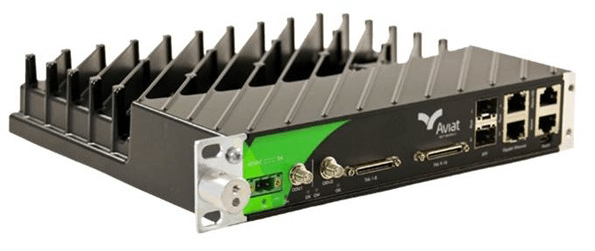

Die CTR-8300 ist sehr kompakt und benötigt nur eine Höheneinheit sowie die halbe Breite im 19″ Rack. Die Kühlung erfolgt über die eingebauten Kühlkörper.

Die Software, Konfigurationen und Lizenzen werden auf einer SD-Karte gespeichert, somit ist ein sehr schneller Hardwarewechsel möglich.

Richtfunk-Features

Die CTR-8300 gibt es in zwei Hardwareversionen:

  • CTR-8311 (unterstützt eine Aviat Outdoor Unit)
  • CTR-8312 (unterstützt zwei Aviat Outdoor Units)

Dadurch sind folgende Konfigurationen möglich:

  • 1 + 0  (für Repeaterstandorte)
  • 1 + 1  (Hot Standby mit und ohne Diversity)
  • 2 + 0 (Kapazitätsverdoppelung optional mit XPIC)

Beide Hardwareversionen sind kompatibel zu den Aviat ODU´s: ODU600, ODU600sp, ODU600hp.

Unterstützt werden auch All-Outdoor Radios (Aviat WTM 3000 oder 3rd party) über das Ethernet Interface.

  • Feste oder Adaptive Modulation (QPSK bis 1024 QAM für maximale Kanalnutzung)
  • Nachbarkanalnutzung mit oder ohne XPIC
  • Richtfunklinks mit einer Übertragungsgeschwindigkeit von 1 Gbit/s möglich

Benutzerschnittstellen

  • 2 x 10/100/1000Base-T (RJ45) Ports
  • 2 x 10/100/1000Base-X (SFP) Ports
    • Single Mode LX (1310 nm)
    • Single Mode ZX (1550 nm)
    • Multimode SX (850 nm)
    • 1000Base-T (RJ 45)
  • 16 T1/E1 Ports (2 x 8 HDR Connector)
  • Management Ports (RJ45, USB Micro B)
  • I/O Alarm Kontakte (RJ45)

Carrier Ethernet Features

  • Multi-QoS, Policing, Storm Control, Scheduling, Shaping
  • QoS: 8 COS, Scheduling, Policing, Storm Control, Shaping
  • QoS Codierung nach Priority Code Point (PCP – 802.1p), DSCP und IP TOS (Type of Service)
  • VLANs (IEEE 802.1q) und Q-in-Q (IEEE 802.1ad)
  • Rapid und multiple spanning tree protocols (RSTP, MSTP)
  • L2 Link Aggregation (802.1AX)
  • Ethernet Ring Protection (G.8032v2)
  • Ethernet Linear Protection Switching (G.8031)
  • Ethernet OAM
  • 802.1ag / Y.1731 CC, LB & LT
  • 802.3ah ETH-AIS & ETH-RD
  • Y.1731 PM

IP / MPLS – Feature

  • IPv4 and IPv6
  • Unicast und multicast routing
  • OSPF, IS-IS, BGP
  • Label Distribution Protocol (LDP)
  • RSVP-TE2
  • L2VPN services
  • Virtual Private LAN Service (VPLS)
  • Virtual private wire service (VPWS)
  • MPLS Fast Re-route (FRR)
  • 1:N facility backup with Link protection
  • MPLS-TP1

Management

  • Konfiguration mit CLI oder Web GUI (CTR Portal)
  • Abspeichern oder Wiederherstellen der Konfiguration
  • Admin Script Loading (CLI Kommandos)
  • SNMP V1, V2, V3
  • RMON1, RMON2, and port mirroring
  • RADIUS client
  • Aviat ProVisionBU EMS

Elektrische und Mechanische Daten

  • Arbeitstemperatur : -10 °C bis + 65°C
  • Betriebsspannung: – 48 V DC
  • Eingangsspannung: -40,5 V bis – 60 V DC
  • Leistungsaufnahme: < 30 W
  • Abmessungen: 43 mm (Höhe) x 224 mm (Breite) x 200 mm (Tiefe)
  • Gewicht: 1,9 kg

Schnittstellen:

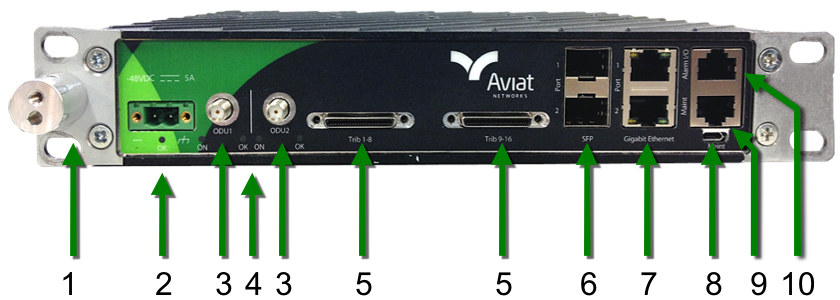

Aviat CTR 8300 - Schnittstellen

Vorderseite

1.    Befestigungsadapter mit Erdungspunkt

2.    Spannungsversorgung – 48V (Phoenix 2-Pin Typ)

3.    SMA-Anschluss für die Outdoorunits

  • 1 Port bei Version 8311
  • 2 Ports bei Version 8312

4.    Status-LED´s

5.    16 x E1 Anschluss aufgeteilt auf 2 Ports

6.    2 x optischer Gigabit-Port (SFP)

  • LX 1310 nm single-mode
  • ZX 1550 nm single-mode
  • SX 850 nm multi-mode

7.    2 x elektrischer Gigabit-Port (RJ 45, 10/100/1000 Base-T)

8.    Management-Port (Micro – USB für  Craft Tool)

9.    Management-Port (RJ45 für Webinterface)

10.   Alarm I/O Port

Rückseite

SD-Karten Slot für Aviat SD-Karte

  • enthält Firmware, Konfiguration u. Lizenzen

Datenblätter:

Download

Aviat CTR-8300 Datenblatt

Sprache: Englisch

Größe: 0,14 MB
